Методы и особенности испытаний гидроцилиндров на герметичность и работоспособность

Гидравлические системы являются «мускулатурой» современной спецтехники и промышленного оборудования. От надежности их работы зависит не только производительность машин, но и безопасность персонала. Ключевым элементом этих систем выступают гидроцилиндры, преобразующие энергию жидкости в механическое движение. Со временем уплотнения изнашиваются, штоки деформируются, а гильзы получают повреждения, что требует проведения квалифицированного ремонта и последующих испытаний.

Проверка гидроцилиндра — это сложный технологический процесс, регламентируемый государственными стандартами (ГОСТ) и международными нормами ISO. Испытания проводятся как для новых изделий, сходящих с конвейера, так и для агрегатов, прошедших капитальный ремонт. Главная цель мероприятий — подтвердить способность узла выдерживать номинальные и пиковые нагрузки без потери герметичности и функциональности.

Ключевые этапы диагностики и подготовки

Перед началом инструментальных тестов любой агрегат проходит стадию визуального и измерительного контроля. Специалисты оценивают состояние хромированного покрытия штока, проверяют целостность проушин, резьбовых соединений и чистоту рабочих поверхностей. Даже микроскопические царапины или забоины могут привести к мгновенному выходу из строя новых уплотнительных элементов.

Особое внимание уделяется подготовке рабочей жидкости. Масло должно быть очищено от механических примесей и нагрето до рабочей температуры (обычно в диапазоне 45–60 °C). Использование холодного масла может исказить результаты замеров давления страгивания и плавности хода.

Проведение испытаний без предварительного удаления воздуха из полостей цилиндра категорически запрещено. Наличие воздушных пробок вызывает рывки при движении штока (эффект дизелирования), что может привести к повреждению манжет и искажению показаний манометров.

Проверка на холостом ходу и давление страгивания

Первым этапом функционального тестирования является проверка на холостом ходу. Шток гидроцилиндра выдвигается и втягивается без внешней нагрузки. В этот момент оператор оценивает плавность перемещения. Движение должно быть равномерным, без скачков, вибраций и посторонних шумов. Заедания могут свидетельствовать о погнутости штока или неправильной геометрии гильзы.

Важным параметром является давление страгивания — минимальное давление, необходимое для начала движения поршня из крайнего положения. Для большинства промышленных цилиндров этот показатель не должен превышать 0,5–1,0 МПа (в зависимости от типа уплотнений и диаметра гильзы). Завышенное значение указывает на перетянутые уплотнения, ошибки при сборке или наличие механических препятствий внутри корпуса.

Испытания на прочность и наружную герметичность

Это, пожалуй, самый ответственный этап. Суть метода заключается в создании в полостях цилиндра давления, превышающего номинальное рабочее (обычно в 1,5 раза для статических испытаний). Процедура позволяет выявить скрытые дефекты металла, микротрещины в сварных швах и ненадежность резьбовых соединений.

Алгоритм статических испытаний выглядит следующим образом:

1. Поршень устанавливается в крайнее положение (упор в крышку или дно).
2. В рабочую полость нагнетается испытательное давление.
3. Система выдерживается под нагрузкой в течение заданного времени (обычно от 30 секунд до 3 минут).
4. Производится осмотр на предмет появления масляных капель («потений») на штоке, сварных швах и стыках.

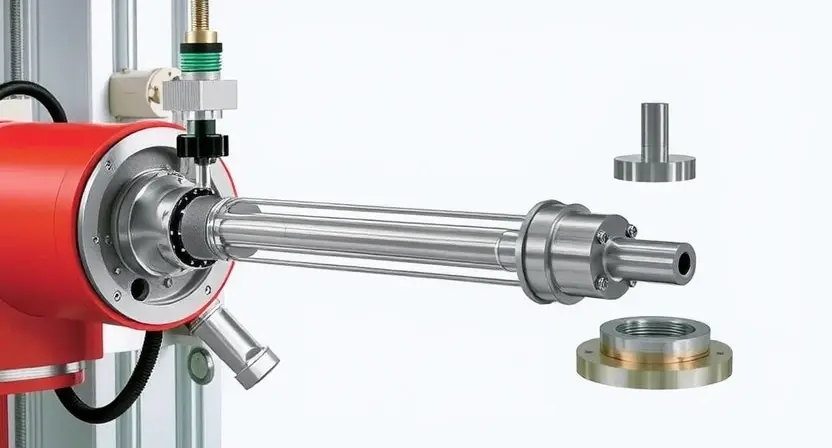

Для качественного проведения подобных операций необходима специализированная оснастка. Современный Стенд для Испытания Гидроцилиндров позволяет не только создавать точное давление, но и в автоматическом режиме фиксировать его падение, что исключает человеческий фактор при оценке результатов. Автоматизация процесса гарантирует, что даже малейшая негерметичность будет зафиксирована высокоточными датчиками.

Выявление внутренних утечек (перетечек)

Внутренняя негерметичность — это перетекание рабочей жидкости из поршневой полости в штоковую (или наоборот) из-за износа или повреждения уплотнения поршня. Снаружи такой дефект не виден, но он критически влияет на работоспособность: цилиндр перестает «держать» нагрузку, ковш экскаватора или стрела крана самопроизвольно опускаются.

Для диагностики поршень устанавливается в среднее положение, линии питания блокируются, а в одну из полостей подается давление. Манометр, подключенный к другой полости (или расходомер на сливной линии), показывает наличие перетечек. Согласно нормативам, для новых уплотнений утечки должны быть практически нулевыми, хотя для ремонтных изделий допускаются минимальные значения, прописанные в технических условиях.

Типичные дефекты и методы их идентификации

В процессе тестирования специалисты могут столкнуться с различными отклонениями. Ниже приведена таблица, систематизирующая основные признаки неисправностей.

Особенности динамических испытаний

Статика не дает полной картины поведения узла в реальных условиях. Динамические испытания подразумевают циклирующее перемещение поршня под нагрузкой. На стенде создается противодавление, имитирующее сопротивление грунта или поднимаемого веса. В этом режиме проверяется работа демпфирующих устройств (торможение в конце хода), нагрев корпуса и стабильность скорости перемещения.

Важно отметить, что динамические тесты позволяют выявить дефекты, которые «молчат» при статике. Например, микротрещины, раскрывающиеся только при определенном векторе нагрузки, или нестабильность работы уплотнений при высоких скоростях скольжения.

Завершающим этапом является консервация. Если агрегат прошел все проверки успешно, из него сливается рабочая жидкость (или остается консервационное масло), все отверстия закрываются заглушками для предотвращения попадания пыли при транспортировке. Результаты фиксируются в акте испытаний или паспорте изделия, что является гарантией качества выполненных работ.
